K-9112 双组份环氧树脂胶 TDS 技术说明书

卡夫特K-9112是一款常温固化的双组份环氧钢质修补胶。

产品特征

1. 粘度适中，抗流挂性好

2. 30min操作时间

3. 颜色和钢质材料颜色相近

4. 硬度高

典型用途

综合机械性能高，适用于各种碳钢，合金钢，不锈钢制品的缺陷修补及零件磨损，划伤，腐蚀，断裂的修复。

固化前特性

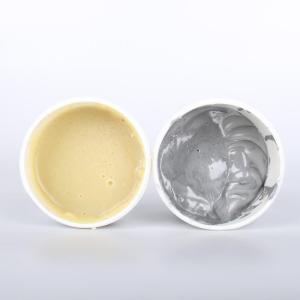

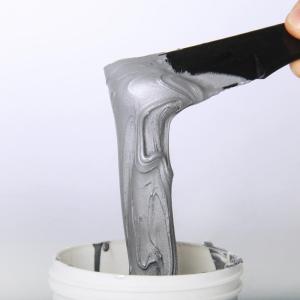

外观	A组分：钢色黏稠体 B组分：土黄色膏体
混合比(A:B)	7：1（重量比）

固化及使用

初步时间min (GB/T 7123.1-2015,8g混合量，25℃）	40~50
投入运行，无负荷需固化时间（h ）	18
机械加工或轻负荷需固化时间(h）	24
满机械负荷或热负荷运行需固化时间	36

固化后性能

硬度 Shore D (GB/T 2411-2008)	75~90
抗压强度 MPa (GB/T 1041-2008)	130
弯曲强度MPa (GB/T 9341-2008)	30
拉伸强度 MPa （GB/T 6329-1996)	10
比重g/ml (GB/T 13354-1992,25℃)	2.00
使用温度范围℃	-40~150

以上数据具有典型性，不适用特殊情况。

使用说明

1、待修补较高的部位要将表面打磨清洗；

2、将A、B组分充分搅拌使混合胶均匀颜色一致；冬季温度低时会出现凝结，调配前用电炉，电吹风，红外灯等加热变软即可使用，切忌不可使用明火加热。

3、将混合胶完全接触并填满间隙使空气排出，然后涂敷其余部位。

4、固化12小时后，用热源对修补部位进行加热，温度不超过80℃，保持34小时。加热时热源不可直接接触修补部位，须离表面300400mm照射，小体积工件可整体放入烘箱内加热，温度亦不可超过80℃。（热源：红外灯，电炉，或其他热源，但不可用明火加热）。

5、18小时以后可以进行机加工。

注意事项

1、混合量大，温度高时要合理安排施工时间

2、避免在温度低于5℃和湿度大于90%的环境中施工

3、避免接触眼睛和皮肤，若不慎触及，应用大量清水冲洗，严重的送医。

4、远离儿童存放。

贮存/保质期

常温下通风、干燥处密封储存，有效期2年。

包装规格

500g/套



说明：以上数据是依据我们广泛实验所得，结果是可靠的。但由于实际应用的多样性，应用条件不是我们所能控制，所以用户在使用前需进行试验以确认本品是否适用。我公司不担保特定条件下使用我公司产品出现的问题，不承担任何直接、间接或意外损失的责任。用户在使用过程中遇到什么问题，可以和我公司技术服务部联系，我们将竭力为您提供尽可能的帮助。更多其它内容见产品SDS。



官方授权经销商

东莞市广源密封技术有限公司

地址：中国|广东省|东莞市|万江街道|光明路18号添美产业园

电话：186 7697 2201

邮箱：leecian@126.com
