全国咨询热线：18676972201
|
| 货号 | 6008B |
| 品牌 | 卡夫特kafuter |
| 工作温度 | -40℃～120℃ |
| 执行标准 | 企标 |
| 活性使用期 | 长期有效 |
| 包装规格 | 80g、370g |
| CAS编号 | |
| 别名 | 改性硅烷 |
| 有效物质≥ | 100% |
| 固化方式 | 室温湿气固化 |
| 有效期 | 12 |
卡夫特 K-6008 系列是一种无溶剂类单组分室温湿气固化粘接密封胶，主要成分是甲硅烷基的特殊聚合物。该产品具有以下显著特点：
常温湿度下快速固化，气味小，不腐蚀产品外观
初期粘接性好，粘度适中，操作方便
固化物韧性好，具有优越的耐久性和电气特性
耐振动、冲击性能良好
耐温范围广（-40℃~120℃）
适用材料广泛，粘结强度高

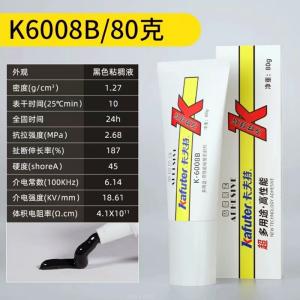

K-6008B（黑色粘稠液）
K-6008W（白色粘稠液）
K-6008T（半透明粘稠液）
| 性能名称 | K-6008B | K-6008W | K-6008T | 测试标准 |
|---|---|---|---|---|
| 外观 | 黑色粘稠液 | 白色粘稠液 | 半透明粘稠液 | 目测 |
| 密度(g/cm3) | 1.15~1.30 | 1.15~1.30 | 1.00~1.10 | GB/T13354-92 |
| 表干时间(min) | 2~20 | 2~20 | 2~20 | 25±2℃ |
| 性能名称 | K-6008B | K-6008W | K-6008T | 测试标准 |
|---|---|---|---|---|
| 抗拉强度(MPa) | ≥2.0 | ≥2.0 | ≥3.0 | GB/T 528-2009 |
| 扯断伸长率(%) | ≥150 | ≥150 | ≥150 | GB/T 528-2009 |
| 硬度(shore A) | 40~55 | 40~55 | 40~55 | GB/T 531.1-2008 |
| 性能名称 | K-6008B/W/T | 测试标准 |
|---|---|---|
| 介电常数(100KHz) | ≤8.0 | GB/T1693-2007 |
| 介电强度(KV/mm) | ≥12 | GB1695-2005 |
| 体积电阻率(Ω·cm) | ≥1.0×101? | GB/T1692-2008 |
| 材料 | K-6008B | K-6008W | K-6008T |
|---|---|---|---|
| 铝(AL) | 2.66 | 2.74 | 3.81 |
| 不锈钢 | 2.58 | 2.47 | 3.35 |
| 镀锌铁 | 2.62 | 2.46 | 3.8 |
| 聚碳酸酯(PC) | 2.11 | 1.98 | 1.29 |
| 尼龙PA66 | 2.06 | 2.3 | 1.86 |
| 硬质PVC | 2.10 | 2.19 | 2.83 |
| 聚苯乙烯(PS) | 1.68 | 1.59 | 2.08 |
| ABS | 2.04 | 1.8 | 2.07 |
| 亚克力(PMMA) | 2.27 | 2.3 | 3.3 |
注：AF表示界面破坏，CF表示内聚破坏。固化条件：25℃，50%RH，7天。
适用于铝、铁、不锈钢等金属以及ABS、PC等塑胶的粘接，并可用于木材、玻璃、陶瓷、布类、石材的粘接和固定。
适用于各类电子零配件的绝缘、防尘、防腐的固定粘接，电子零件和机构设计上的填缝与粘接。
不适用于聚乙烯(PE)、聚丙烯(PP)、硅橡胶、聚氯酸橡胶和氟树脂等材料的粘接。
表面处理：清洁基材表面，除去锈迹、灰尘和油污等。
涂胶：将胶液挤到已清理干净的表面，均匀分布后合拢固定。
固化：置于空气中室温固化24小时即可投入使用（初步固化1-2小时）。
使用前确认用途是否得当
避免与眼睛、皮肤接触，如不慎接触立即用清水冲洗
操作环境保持通风
未用完的胶应立即密封保存
固化期间不得移动粘接部件
检查包装完整性，破损产品禁止使用
K-6008B/W：80g/支、370g/支
K-6008T：60g/支、300g/支、50g/支(针筒)
可接受客户定制包装要求
贮存于阴凉干燥处，保持容器密闭
80g/支、60g/支规格贮存期9个月
370g/支、300g/支、50g/支(针筒)贮存期6个月
